Solarpaket WT-B/30 Röhrenkollektorset 30-3 15,15 m²

Röhrenkollektor WT-B 58 / 30 Westech Solar Technology Wuxi Robuste Konstruktion aus Kupfer Aluminium und Glas unter Beachtung von Korrosion und Wärmedehnungen. Beste Wärmeübertragung durch direkt umflossenen Kondensator.  Ein Kollektor, der bei weitem die Funktionalität und das Design seiner Konkurrenten übertrifft.

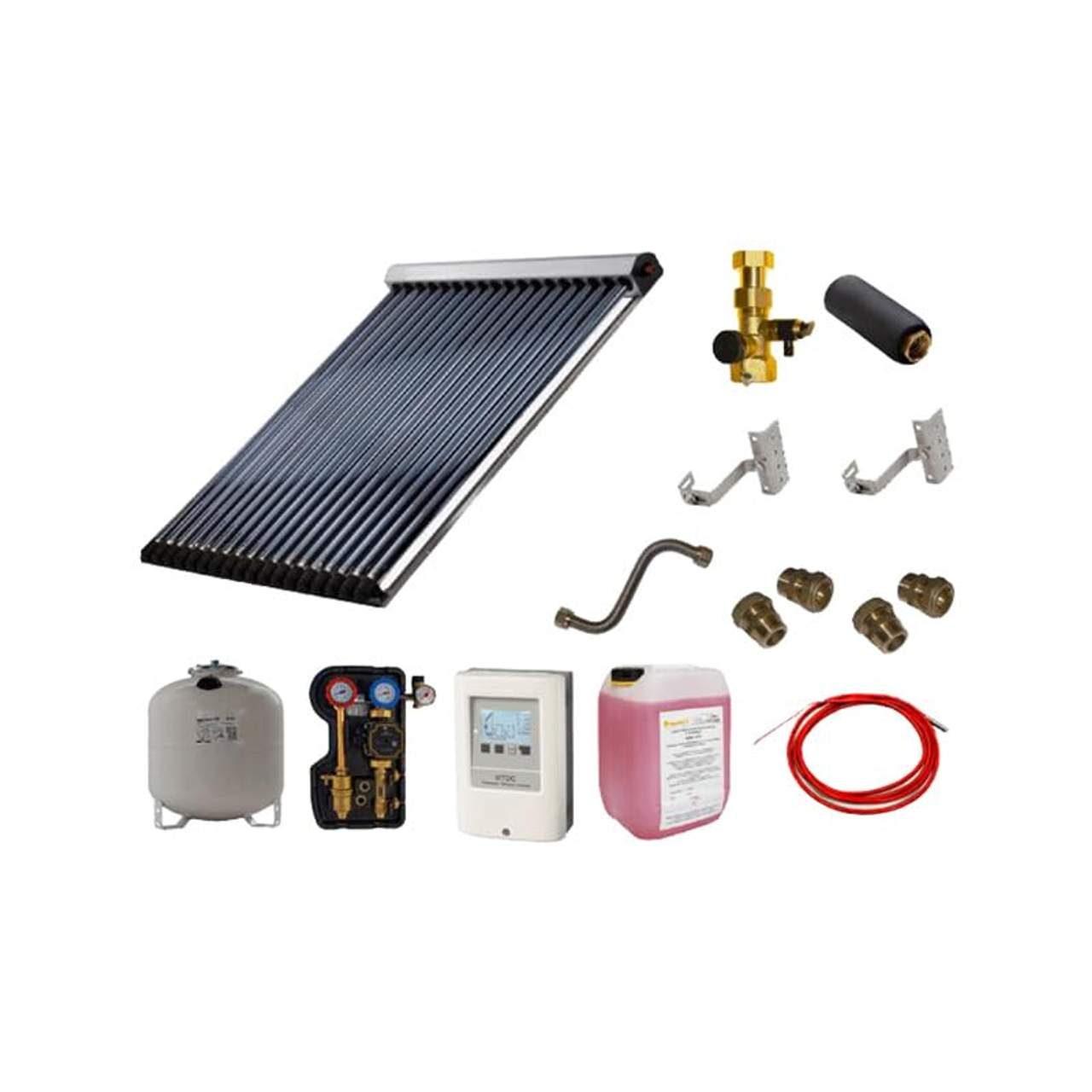

Informationen über die Bafa-Forderung erhalten Sie unter: https://www.klimaworld.com/blog/BAFA_Foerderung/ Solarset bestehend aus: 3 Stk. Hochleistungs-Vakuum-Röhrenkollektoren WT-B/30 inkl. 18 Dachhaken inkl. Zweistrang Solarpumpenstation inkl. Solardifferenzregelung WS-Easy inkl. 3 PT 1000 inkl. Solarausdehnungsgefäß 35 L inkl. Verbindungsschlauch, Kappenventil und Halterung inkl. Kanister Solarflüssigkeit 20 kg inkl. 2 Klemmringverschraubungen 22 mm x 3/4 inkl. 2 Kollektorverbinder mit Klemmringverschraubung Heatpipe-Vakuumröhren: Durch die trockene Anbindung der Kollektorröhren ist der Ein- und Ausbau einzelner Röhren möglich ohne die Solaranlage entleeren zu müssen. Hochwertigste, korrosionsbeständige Materialien garantieren eine hohe Betriebssicherheit und lange Nutzungsdauer. In einem speziellen Absorber zirkuliert ein Trägermedium, das bei Sonneneinstrahlung verdampft und die Wärme über einen Wärmetauscher an das Solarmedium abgibt.

Hochselektiv beschichtete Innenröhre mit umlaufenden Absorber (360°)  Röhre aus doppelwandigem Borosilikat-Glas, Kupfer und Aluminium. Vorteile Röhrenkollektor WT-B 58 / 30: Rahmen aus Aluminium Sammelrohr aus Kupfer mit 15 bar Prüfdruck Kollektorabdeckung beschichtetem Aluminium Trockene Heat-Pipe-Anbindung zum Sammelrohr Hochtemperaturisolierung bis 1000°C Direkt umflossener Kondensator, daher höchste Leistung hervorragendes Design leistungsstärkster Kollektor 10 Jahre Garantie auf Röhren unschlagbares Preis/Leistungsverhältnis 24 mm Heatpipe zur besseren Wärmeübertragung Der Sammlerkasten des Kollektors besteht aus dem Kupferrohr- Kern, der durch das Solarmedium durchflossen wird und gleichzeitig die Wärme an dieses überträgt. Die sehr effektive Spezialisolierung und das Gehäuse aus korrosionsbeständigem ALUMINIUM minimieren thermische Verluste auf ein Mindestmaß.

Die einzelnen Vakuumröhren sind nebeneinander in Reihe eingesteckt und geben schon nach 2 Minuten über den Heatpipe-Kopf die Wärme an den Sammler ab. Die trockene Anbindung macht den Wechsel einer Röhre leicht möglich ohne die Anlage zu entleeren. Paketbestandteile Hochleistungs-Vakuum-RöhrenkollektorenWT-B/30 Robuste Konstruktion aus Kupfer Aluminium und Glas unter Beachtung von Korrosion und Wärmedehnungen. Beste Wärmeübertragung durch direkt umflossenen Kondensator. Dachhaken Material: WNr. 1.4016 (X6Cr17), AISI 430 Ein ferritischer, 17-prozentiger Chromstahl Verwendung: Der hohe Chromgehalt verleiht dem Stahl eine gute Beständigkeit gegen Wasser, Wasserdampf, Luftfeuchtigkeit sowie schwache Säuren und Laugen.

Die Anwendungsmöglichkeiten sind sehr vielfältig, z. B. für Haushalts- und Küchengeräte, im Gastgewerbe, bei der Nahrungsmittel- und Getränkeproduktion, in der Möbelindustrie, Innenarchitektur, Medizintechnik und in bestimmten Zweigen der chemischen Industrie, bei Sanitär-, Heizungs- und Klimaanlagen und in vielen anderen Bereichen.

Grundplatte 60x140 5mm Biegeteil 25x5xmm Einbauhöhe 160 mm 2 Strang Solarstation Solarflow-2 Bei der Solarflow-2 Solarstation kann der hydraulische Abgleich, die Durchflussmessung und die Entlüftung direkt an der Station vorgenommen werden. Mit dem eingebauten Durchflussmesser wird die erforderliche Fluidmenge des Primärkreislaufes exakt und bequem eingestellt und kontrolliert.

Die permanente Entlüftung erfüllt höchste Ansprüche und hält die Anlage luftfrei. Hydraulisch korrekt abgeglichene und entlüftete Anlagen gewähren eine optimale Energieausbeutung und sind somit wirtschaftlicher im Sinne der erlassenen Energiesparverordnung. Mit den bereits für Frostschutz geeichten Skalen kann der Fachmann vor Ort, ohne Hilfe von Tabellen oder Korrekturkurven, die exakten Durchflusswerte einstellen und kontrollieren.

Schulungen und teure Messgeräte sind nicht mehr nötig. Die Montage und Entlüftung kann von einer Person alleine ausgeführt werden. Einfaches Befüllen und Spülen der Anlage durch integrierte Befüll- und Spüleinrichtung  Vorteile der Solarstation Kostengünstige Montage und Befüllung (Einmannmontage) Erhebliche Erleichterung im Befüllen, Spülen und Entleeren der Anlage durch      eingebaute Befüll und Spüleinrichtung Kollektor- und Speicherteil für Montagearbeiten trennbar Einfacher Pumpenwechsel (saug- und druckseitig absperrbar) Genaues und schnelles Einregulieren ohne Hilfe von Diagrammen,      Tabellen oder teuren Messgeräten Funktionskontrolle mittels Volumenstromdirektanzeige im SETTER Ableseskala in l/min bereits für Glykolgemische ?=2,3 mm²/s geeicht Stetige Luftabscheidung während des Anlagebetriebes Einfaches Entlüften direkt an der Station Jede handelsübliche Steuerung anschließbar Bediensicher und wartungsfrei inkl. Solardifferenzregelung WS-Easy Dieser Regler ist speziell für Solaranlagen mit je einem Kollektorfeld und einem Speicher konzipiert worden.

Zusätzlich kann ganz einfach eine Ertragsmessung durchgeführt werden. Gegenüber seinen Vorgängern besticht der WS-Easy durch die neue Nachheiz und Thermostatfunktion sowie eine spezielle Röhrenkollektorfunktion. WS-Easy Oberteil abnehmbar Flachkabelverbindung steckbar Gehäuse mit großem Verdrahtungsraum und Kabeldurchführungen an 3 Seitenwänden und am Boden 5 Eingänge und 2 Ausgänge flexible Befestigungslaschen großes LCD-Display mit intuitiver, menügeführter Bedienung einfache und sichere Installation, Kurzanleitung und Anschlussplan am Gerät Drehzahlregelung Eigenschaften   -  Temperaturdifferenzregelung mit digital einstellbarem Regelwert   -  Drehzahlregelung oder Schaltregelung der Solarkreispumpe   -  Sonderfunktion für Anlagen mit Röhrenkollektoren   -  Integrierte Betriebsstundenzähler für Speicherbeladung   -  Nachheiz-/Thermostatfunktion   -  Umfangreiche Funktionen zur Anlagenüberwachung mit Anzeige von Fehlern   -  Speicherung aller eingestellten Werte auch bei beliebig langem Ausfall der Netzspannung   -  großzügiger Verdrahtungsraum   -  Ertragsmessung Lieferumfang:   - Solarregler  Westech-Easy  - Bedienungsanleitung in deutsch  - Bohrschablone für die Montage Solarflüssigkeit Wesol HTS Gebrauchsfertige, rückstandsfrei verdampfende Spezial-Wärmeträgerflüssigkeit für Solaranlagen und Wärmepumpen mit hoher thermischer Belastung. Westech-Liquid ist eine schwach riechende Flüssigkeit auf Basis einer wässrigen Lösung des nicht gesundheitsschädlichen 1,2-Propylenglykols. Es wurde speziell für den Einsatz als Wärmeträger in Solaranlagen mit hoher thermischer Belastung (Vakuumröhrenkollektoren) sowie fürWärmepumpen konzipiert. Die speziellen Korrosionsinhibitoren schützen die im Anlagenbau verwendeten Metall- und Kunststoffwerkstoffe vor Korrosion, Alterung und Inkrustierungen.  Somit bleibt der Wirkungsgrad der Anlagen - bis max. 250° C - erhalten. Wesol HTS hält die Wärmeübertragungsflächen sauber und sichert so einen gleich bleibend hohen Wirkungsgrad der zu schützenden Anlage. Dichte bei 20 °C 1.042 g/cm³ Brechungsindex nD20                        1.385 pH-Wert    6,8 - 7,5 Reservealkalität min. 20 ml 0.1 n HCl Viskosität (20 °C) 5.0 mm²/s Siedepunkt 103 °C Flammpunkt  keiner Wassergehalt Reservealkalität min. 20 ml 0.1 n HCl Bauhöhe 320 mm Gefäßanschluß 3/4 ’ Max. Betriebsdruck 10 bar Mit Wandbefestigung ja inkl. Verbindungsschlauch, Kappenventil und Halterung Kappenventil für geschlossene Heizungsanlagen nach DIN 4751/2. Verplombte Messing-Absperrarmatur zur Wartung und zum problemlosen. Austausch von Membran-Ausdehnungsgefäßen ohne Entleerung der Anlage. Für Heizungsausdehnungsgefäß  oder Solarausdehnungsgefäß Technische Daten Messing 3/4 Zoll IG Entleerungshahn und Plombiersatz Nenndruck PN 10 Max. Betriebstemparatur 130C° Entleerungsleistung KVD = 1,25 DIN 4751 T2 Klemmringverschraubungen 22 mm x 3/4 3/4 Zoll AG auf Klemmringverschraubung 22 mm  zum Verbinden von Edelstahlwellrohr DN 16 mit 22 mm Kupferrohr oder Solarkollektor kein Löten einfaches Verschrauben lösbare Verbindung Kollektorverbinder mit Klemmringverschraubung Flexible Verbindung zwischen zwei Kollektorgehäusen Edelstahlwellrohr DN 16 3/4 Zoll Isoliert  2 Dichtungen 2 Klemmringverschraubungen 22mm x 3/4 Zoll AG  Gesamtlänge 18cm - Dadurch ergibt sich ein Abstand von 24cm zwischen den Sammlerkasten der Kollektoren.
