24V Offgridtec© Autark XXL-Master 1080W Solar

Leistungsstarkes All-in-One Solarkomplettsystem

Die 24V Autark XXL-Master ist eines der größeren Komplettsysteme der Autark Familie und liefert einen durchschnittlichen Tagesertrag von 4800 Wattstunden zwischen März und Oktober. Der erzeugte Strom wird in zwei seriell verschaltenen 260Ah AGM Batterien gespeichert – der hochwertige Laderegler mit integriertem Display gibt Ihnen Auskunft über den Ladezustand der Batterie während Ihre 230V Verbraucher am Sinusspannungswandler betrieben werden können. Geliefert wird das Ganze selbstverständlich inklusive Profi Verbindungskabelkit – zusammenstecken und loslegen. Das System eignet sich für eine ganze Bandbreite von Anwendungen – angefangen bei 24V Beleuchtung, über das Laden von Laptop-, Handy- und Kamera-Akkus und anderen Kleinverbrauchern, bis hin zu 230V Haushaltsgeräten mit einer maximalen Dauerleistung von 3000W

Eigenschaften der 24V Autark XXL-Master

• Durchschnittlicher Tagesertrag zwischen März und Oktober: ca. 4,8KW
• Plug & Play Anschlussfertiges System – zusammenstecken und loslegen
• Ermöglicht den Betrieb von 24V und 230V Verbrauchern, sowie 5V USB Abnehmern
• USB Lademöglichkeit direkt am Laderegler (max. 2,4A)
• Gut ablesbares LCD Display informiert über sämtliche Betriebsparameter
• Flexible Montagemöglichkeit dank 8m Anschlusskabel von Modul zu Regler
• Umfangreiche Elektronische Schutzfunktionen, wie Überlastschutz, Übertemperaturschutz, Unterspannungsabschaltung, Kurzschlussschutz, Verpolung usw.
• RS485 Kommunikationsport am Spannungswandler bietet umfangreiche Konfigurationsmöglichkeiten per PC (Interface Kabel RS485 zu USB nicht im Lieferumfang enthalten)
• Laderegler ermöglicht Temperaturkompensierte Ladung – Temperatursensor im Lieferumfang enthalten
• Konfigurierbarer 12/24V Lastausgang am Laderegler für Verbraucher bis max. 45A – geeignet z.B. für Lichtsteuerung

Anwendungsbereiche

Dieses Komplettsystem lässt sich vielfältig einsetzen. Ob als Stationäres System auf der Berghütte oder im Schrebergarten – das dauerhafte Betreiben kleiner Kühlboxen und Kühlschränke, sowie das Aufladen von Handy und Laptop gelingt mit diesem System leicht. Auch die Installation auf dem Wohnmobil ist denkbar – entsprechende Halterungen und Klebesets für die Befestigung führen wir ebenfalls.

Umfangreiche Anschlussmöglichkeiten

• 230V AC 50HZ 2000W (3000W / Spitze - 6000W) Sinusspannungswandler
• 24V Verbraucherausgang mit 45A Leistung direkt am Laderegler
• 2 x USB Ladeport am Laderegler mit max. 2.4A (insgesamt)
• 1 x USB Ladeport am Spannungswandler mit max. 1A Leistung

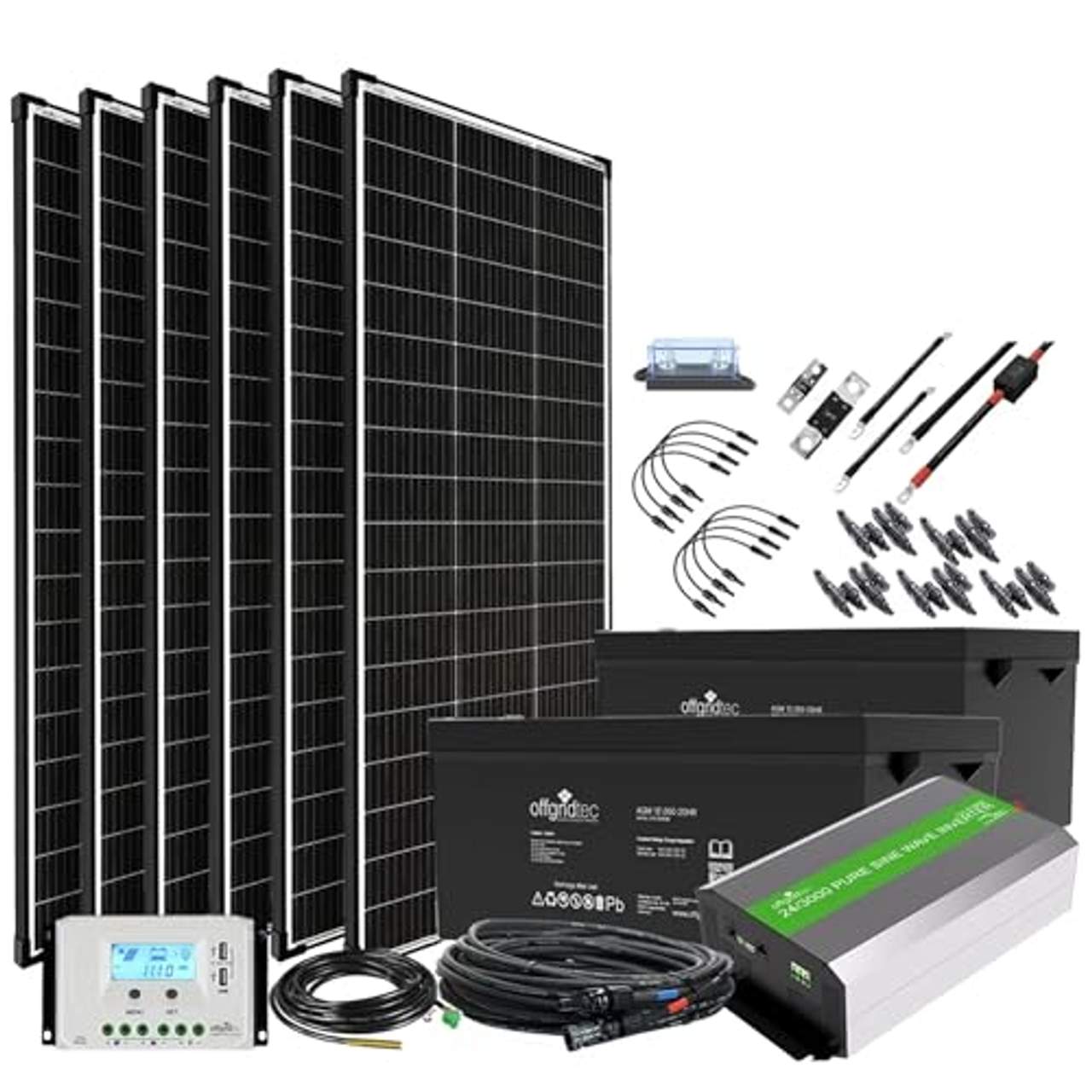

Teileliste – das ist drin

• 6 x 200W Monokristallines Solarmodul von Offgridtec 1500 x 680 x 35mm
• 1 x 45A PWM Laderegler mit übersichtlichem LCD Display und USB Lademöglichkeit – das Gerät verfügt außerdem über einen 45A Lastausgang und lässt sich einfach bedienen – alle wichtigen Parameter lassen sich am Display ablesen
• 2 x 260Ah AGM Akku mit M8 Schraubterminal Abmessungen: 520 x 268 x 220mm(+29mm Terminal) – die Batterien sind absolut wartungsfrei und auslaufsicher und halten je nach Nutzung bis zu 10 Jahre
• 1 x 3000W 24V auf 230V Sinusspannungswandler  – die Nennleistung von 3000W kann vom Gerät für 15 Minuten ausgegeben werden – darüber hinaus leistet der Wechselrichter kurzzeitige Anlaufströme bis 6000W verarbeiten
• 1 x 10m 10mm² Profi Verbindungskabel Solarmodul zu Laderegler mit Solarstecker und Solarkabel (anschlussfertiger Kabelbaum zum Anschluss der 6 Module)
• 1 x 1.5m 10mm² Profi Batterieverbindungskabel mit MIDI-Sicherungshalter und M8 Ringkabelschuhen für die Verbindung zwischen Laderegler und Batterie
• 1 x Temperatursensor mit 3m Länge für den Anschluss des Reglers an die Batterie
• 1 x 1m 35mm² Anschlusskabel von Wechselrichter zu Batterie
• 1 x Sicherungshalter
• 1 x 125A Mega Sicherung
• 1 x 50A MIDI Sicherung
• 2 x Batterie-Verbindungskabel 25mm² 40cm Ozon-, UV, und Temperaturbeständig
• 5 x Offgridtec Abzweigbuchsen Y-Stecker (Paar)
• 10 x 50cm Solarstecker-Verbindungskabel 6mm²

Hinweis und Zubehör Empfehlung

Sofern Sie planen am Spannungswandler dauerhaft Verbraucher eingeschalten zu lassen empfehlen wir die Verwendung eines zusätzlichen Tiefentladeschutzes. Der Spannungswandler schaltet den angeschlossenen Verbraucher bei Erreichen von Unterspannung zwar ab – jedoch nicht sich selbst. Bei längerer Abwesenheit (z.B. über Nacht) kann die Batterie durch den Eigenverbrauch des Spannungswandlers tiefentladen und somit irreparabel beschädigt werden. In diesem Fall sehen wir die Verwendung eines Victron Battery Protect vor. Für den enthaltenen Spannungswandler benötigen Sie die 220A Version (BP-220). Für die Installation des Gerätes zwischen Spannungswandler und Batterie wird weiterhin ein 1 kurzes Anschlusskabel benötigt.
Sofern vorhanden, können Sie alternativ den Remote-Kontakt des PSI-PRO mit dem Lastausgang Ihres Ladereglers verbinden. Dann wird der PSI-PRO, je nach Einstellung des Lastausgang, ein- oder ausgeschaltet.

Bei 24V Systemen kann es im Laufe der Zeit passieren, dass die zusammengeschaltenen Batterien nicht gleichmäßig geladen sind. Dies bedeutet, dass eine Batterie nie ganz voll geladen wird, was sich auf Dauer negativ auf die Haltbarkeit auswirken kann.

Damit die Ladung der Akkus stets ausgeglichen ist, empfiehlt sich die Verwendung eines Batterie Balancers.

Dachhalterung für das Solarmodul

Da es verschiedene Anforderungen an die Halterung für ein Modul gibt und dies je nach Dachart stark variieren sind die Anlagen der Autark Serie Standardmäßig nicht mit einer Dachhalterung ausgestattet. Diese kann selbstverständlich zusätzlich erworben werden – finden Sie hier passende Vorschläge:

• Solarmodulhalter für Flachdach- oder Wandmontage (6x benötigt)
• Befestigungskit für Schrägdachmontage auf Dachziegeln, Frankfurter Pfanne u.ä. (2x benötigt)
• Befestigungskit für Schrägdachmontage auf Dachpappe, Wellethernit- und Blechdächern mit Holzunterkonstruktion (2x benötigt)
• Befestigungskit für Schrägdachmontage auf Bieberschwanz Ziegeln  (2x benötigt)

Lieferumfang:

1x 24V Solaranlage Autark XXL-Master mit 6x 200W Solarmodul, 45A PWM Laderegler mit LCD Display und USB Ports, 3000W Sinusspannungswandler, 2 x 260Ah AGM Akku, Bedienungsanleitungen
