Schellenberg 60910 Garagentorantrieb Drive SD10

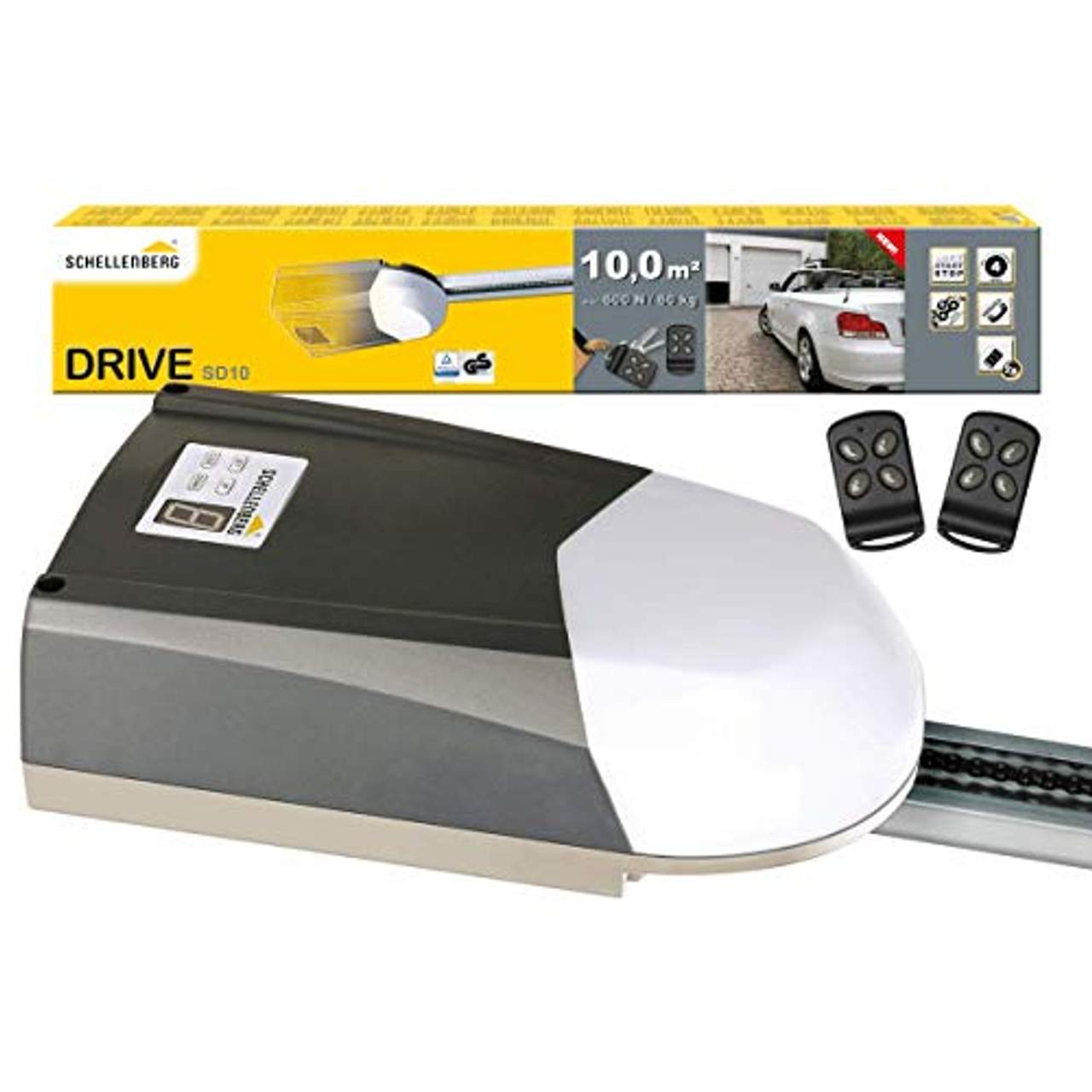

Mit dem Garagentorantrieb Smart DRIVE 10 bedienen Sie Ihr Garagentor bequem aus der Ferne. Der Motor hat eine Zugkraft von 600 N und ist für schienengeführte Schwing- und Sektionaltore bis 2,35 m Höhe, 10,0 m² Fläche und 60 kg Torgewicht geeignet. Das Komplettset umfasst den Motorkopf mit Netzkabel, zwei 4-Kanal-Handsender, eine Notentriegelung für innen sowie umfangreiches Montagezubehör. Mit nur wenig Aufwand kann der Garagentorantrieb von einer Person montiert und in Betrieb genommen werden.

Die Endpositionen des Tores werden manuell per Knopfdruck eingestellt und bleiben bei einem Stromausfall gespeichert. Der Motorkopf mit Displayanzeige, Tastenbedienung und integrierter LED-Beleuchtung wird über ein Netzkabel mit Strom versorgt. Weiteres separat erhältliches Zubehör, wie eine Lichtschranke oder ein Wandtaster, können mithilfe der zusätzlichen Kontakte am Motorkopf angeschlossen werden.

Der Smart DRIVE 10 verfügt darüber hinaus über zahlreiche Sicherheits- und Komfort-Funktionen. Eine elektronische Hinderniserkennung verhindert, dass Personen oder Gegenstände während des Öffnens oder Schließens des Tores zu Schaden kommen. Um die Mechanik und das Material des Antriebs und des Garagentors zu schonen, verlangsamt der Torantrieb mithilfe der Soft-Start/Soft-Stopp-Funktion seine Geschwindigkeit, vor Erreichen der Endpunkte. Aufgrund der elektronischen Wegerfassung erkennt der Motor die zuvor eingestellten Endlagen und schaltet sich punktgenau ab. Für die Sicherheit Ihrer Garage ist die Funkübertragung vom Handsender zum Antrieb durch einen sogenannten Hopping Code gesichert.

Auf diese Weise wird ein mögliches Abfangen des Funksignals durch Unbefugte verhindert, die sich sonst Zugang zur Garage verschaffen könnten. Sollten Sie von einem Stromausfall betroffen sein, ist es durch die im Lieferumfang enthaltene Notentriegelung möglich, die Verbindung zwischen Antrieb und Garagentor zu unterbrechen und das Garagentor manuell zu bedienen.

Für die Steuerung des Smart DRIVE 10 können Sie zum einen manuelle Steuerungselemente wie z. B. einen Schlüsselschalter oder Innentaster verwenden. Zum anderen ist die Fernsteuerung über die im Lieferumfang enthaltenen 4-Kanal-Handsender mit einer Funkfrequenz von 433,92 MHz möglich. Für die Bedienung des Garagentorantriebs über eine App benötigen Sie einen Schellenberg Smartphone Garagentoröffner. Vor der Montage des Antriebs sollte darauf geachtet werden, dass sich das vorhandene Garagentor leicht bedienen lässt und keine Beschädigungen aufweist.

Außerdem sollte ein Mindestdeckenabstand von 35 mm gewährleistet sein. Der Smart DRIVE 10 ist nicht für die Einbindung in ein Smart Home sowie für Garagentore mit Schlupftür geeignet. Technische Daten Garagentorantrieb Versorgungsspannung: 220-240 V, 50 Hz Leistungsabgabe: 200 W Maximale Zugkraft: 600 N, 60 kg Geschwindigkeit: 15 cm/Sek. Beleuchtung: LED, 24 V DC Leuchtdauer: 3 Minuten Funkfrequenz: 433,92 MHz Kodierung: Hopping Code Arbeitstemperatur: -20 °C bis +40 °C Max. Torfläche: 10 m² Max. Torgewicht: 60 kg Max. Torhöhe: 2,35 m Min. Deckenabstand: 35 mm Schutzart: nur für trockene Räume Farbe: Grau/Weiß Antriebslänge inkl. Motorkopf: 3,14 m Schienenlaufweg: 2,60 m Gewicht: 14 kg Stromversorgung: über Netzstecker Hinderniserkennung: Ja Displayanzeige: Ja Standby-Verbrauch: 5 Watt Smart Home fähig: Nein Handsender Funkfrequenz: 433,92 MHz Sendeleistung: max. 10 dBm/10 mW Spannungsversorgung: 12 V DC Batterietyp: 23 A (Alkali-Batterie) Schutzart: nur für trockene Räume Umgebungstemperatur: -10 °C bis +55 °C - Höhe: 125 mm, - Länge: 3140 mm, - Breite: 2100 mm, - Gewicht: 13 kg 1 x Motorkopf mit Netzkabel, 2 x Handsender, 4-Kanal, 1 x Notentriegelung, 1 x Führungsschiene, 3-teilig, 2 x Führungsschienenverbinder, 1 x Kettenspanner, 1 x gebogener Torarm, 2 x Deckenbefestigungsschiene, 1 x Deckenbefestigungsbeschlag, 1 x Torbefestigung, 2 x U-Befestigungswinkel, 1 x Wandbefestigung, 6 x Muttern, 6 x Sechskant-Schrauben, 2 x Achs-Stifte, 2 x Splinte, 1 x Montage- und Bedienungsanleitung
